Sub - Chapter 8.4



1. Tujuan [Kembali]

1. Untuk mengetahui informasi dan fungsi incoder decoder

2. Mengetahui salah satu bentuk rangkaian dari incoder dan decoder

2. Alat dan Bahan [Kembali]

1. Alat

- Ground



2. Bahan

- Resistor


- LED










- IC 74LS138







3. Landasan Teori [Kembali]

APPLICATION RELEVANT INFORMATION

Mencantumkan nomor tipe IC yang umum digunakan yang digunakan sebagai multiplexer, encoder, demultiplexer dan decoder. Informasi yang relevan dengan aplikasi seperti diagram koneksi pin, tabel kebenaran, dll., disehubungan dengan yang lebih populer dari nomor jenis ini diberikan di situs web pendamping.

- Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm. Berikut cara membaca resistor

Kode Warna Resistor

1. Resistor dengan 4 cincin kode warna

Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

2. Resistor dengan 5 cincin kode warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

3. Resistor dengan 6 cincin warna

Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

Kode Huruf Resistor



        Kode Huruf Untuk Nilai Resistansi :

  •     R, berarti x1 (Ohm)
  •     K, berarti x1000 (KOhm)
  •     M, berarti x 1000000 (MOhm)

         Kode Huruf Untuk Nilai Toleransi :

  •     F, untuk toleransi 1%
  •     G, untuk toleransi 2%
  •     J, untuk toleransi 5%
  •     K, untuk toleransi 10%
  •     M, untuk toleransi 20%

 B. Lampu LED



Lampu LED ini merupakan jenis Lampu yang paling hemat pemakaian energinya. Lampu ini konstruksinya kecil sehingga dapat diterapkan dalam berbagai aplikasi. Disamping itu, warna yang dihasilkan berwarna-warni sehingga nampak indah. Jenis-jenis Lampu memang sangat menguntungkan bagi kehidupan kita. Dengan mempergunakan jenis Lampu yang sesuai, maka dekorasi rumah kita dapat menjadi indah. Lampu ini merupakan sirkuit semikonduktor yang memancarkan cahaya ketika dialiri listrik. Sifatnya berbeda dengan filamen yang harus dipijarkan (dibakar) atau lampu TL yang merupakan pijaran partikel. Lampu LED memancarkan cahaya lewat aliran listrik yang relatif tidak menghasilkan banyak panas. Karena itu Lampu LED terasa dingin dipakai karena tidak menambah panas ruangan seperti lampu pijar. Lampu LEDjuga memiliki warna sinar yang beragam, yaitu putih, kuning, dan warna-warna lainnya.


- IC 74138

  IC 74138 adalah sebuah aplikasi demultiplexer. Demultiplexer adalah perangkat elektronik yang berfungsi untuk memilih salah satu data dari banyak data menggunakan suatu data input. Demultiplexer sering disebut sebagai perangkat dengan sedikit input dan banyak output ic ini cocok untuk pengguna mikrokontroler yang membutuhkan  output.

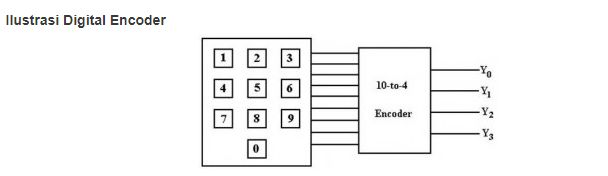

Materi Encoders
        Encoder adalah rangkaian yang memiliki fungsi berkebalikan dengan dekoder. Encoder berfungsi sebagai rangakain untuk mengkodekan data input mejadi data bilangan dengan format tertentu. Encoder dalam rangkaian digital adalah rangkaian kombinasi gerbang digital yang memiliki input banyak dalam bentuk line input dan memiliki output sedikit dalam format bilangan biner. Encoder akan mengkodekan setiap jalur input yang aktif menjadi kode bilangan biner. Dalam teori digital banyak ditemukan istilah encoder seperti “Desimal to BCD Encoder” yang berarti rangkaian digital yang berfungsi untuk mengkodekan line input dengan jumlah line input desimal (0-9) menjadi kode bilangan biner 4 bit BCD (Binary Coded Decimal). Atau “8 line to 3 line encoder” yang berarti rangkaian encoder dengan input 8 line dan output 3 line (3 bit BCD).


            Encoder dalam contoh ini adalah encoder desimal ke BCD (Binary Coded Decimal) yaitu rangkaian encoder dengan input 9 line dan output 4 bit data BCD. Dalam mendesain suatu encoder kita harus mengetahui tujuan atau spesifikasi encoder yang diinginkan yaitu dengan :
1. Membuat tabel kenenaran dari encoder yang ingin dibuat
2. Membuat persamaan logika encoder yang diinginkan pada tabel kebenaran menggunakan K-Map
3. Mengimplemenstasikan persamaan logika encoder dalam bentuk rangkaian gerbang logika digital Rangkaian
Encoder Desimal (10 line) ke BCD
Dalam mendesain rangkaian encoder desimal ke BCD langkah pertama adalah menentukan tabel kebenaran encoder kemudian membuat persamaan logika kemudian mengimplementasikan dalam gerbang logika digital seperti berikut.


Persamaan logika output encoder Desimal (10 Line) ke BCD
1. Y3 = X8 + X9
2. Y2 = X4 + X5 + X6 + X7
3. Y1 = X2 + X3 + X6 + X7
4. Y0 = X1 + X3 + X5 + X7 + X9


Rangkaian encoder diatas merupakan implementasi dari tabel kebenaran diatas dan persamaan logika encoder Desimal ke BCD. jalur input X0 tidak dihubung ke rangkaian karena alasan efisiensi komponen, hal ini karena apabil input X0 ditekan maka tidak akan mengubah nilai output yaitu output tetap bernilai BCD 0 (0000). Rangkaian encoder diatas hanya akan bekerja dengan baik apabila hanya 1 jalur input saja yang mendapat input, hal ini karena rangkaian encoder diatas bukan didesain sebagai priority encoder.

4. Percobaan [Kembali]

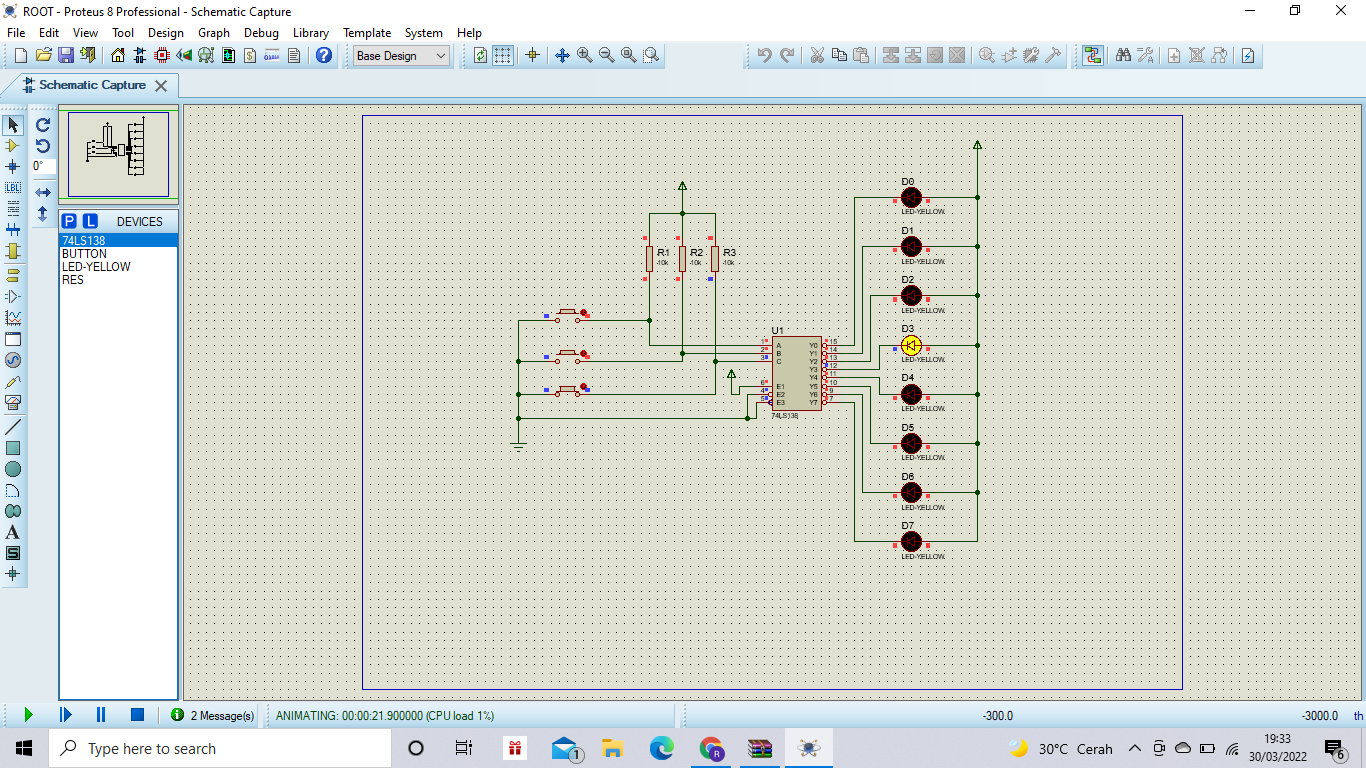

- Gambar Rangkaian




- Prosedur percobaan

1. persiapkan alat dan bahan
2. perhatikan datasheet pada setiap komponen rangkain
3. rangkailah komponen-komponen yang ada sesuai dengan datasheet
4. pastikan rangkaian berjalan dengan kondisi yang diinginkan

- Prinsip Kerja Rangkaian

Demultiplexer adalah perangkat elektronik yang berfungsi untuk memilih salah satu data dari banya data menggunakan suatu data input. Demultiplexer sering disebut sebagai perangkat dengan sedikit input dan banyak output, karena berfungsi untuk memilih saluran output yang banyak dari jalur input yang sdeikit. Sebagai contoh dalam aplikasi digital (TTL) terdapat IC khusus yang berfungsi sebagai demultiplexer seperti IC 74LS138 yang merupakan demultiplexer 8 jalur. Demultiplexer 74LS138 berfungsi untuk memilih salah satu dari 8 jalur dengan memberikan data BCD 3 bit pada jalur masukan A0 – A2. Demultiplexer 74LS138 memiliki 8 jalur keluaran Q0 – Q7, 3 jalur masukan A0 – A2 dan 3 jalur kontrol expansi E1 – E3.
5. Video [Kembali]



6. Link Download [Kembali]

- Download HTML klik disini

- Download simulasi rangkaian klik disini

- Download gambar rangkaian klik disini

- Download video klik disini

- Download datasheet resistor klik disini

- Download datasheet IC74138 klik disini

- Download datasheet LED klik disini
