1. Tujuan
- Untuk menerapkan aplikasi rangkaian encoder ic 4532
- Untuk mengetahui prinsip kerja dari encoder ic 4532
2. Alat dan Bahan
- Logic Probe
Logic probe atau logic tester adalah alat yang biasa digunakan untuk menganalisa dan mengecek status logika (High atau Low) yang keluar dari rangkaian digital. Objek yang diukur oleh logic probe ini adalah tegangan oleh karena itu biasanya rangkaian logic probe harus menggunakan tegangan luar (bukan dari rangkaian logika yang ingin diukur) seperti baterai. Alat ini biasa digunakan pada IC TTL ataupun CMOS (Complementary metal-oxide semiconductor).
Logic probe menggunakan dua lampu indikator led yang berbeda warna untuk membedakan keluaran High atau Low. Yang umum dipakai yaitu LED warna merah untuk menandakan output berlogika HIGH (1) dan warna hijau untuk menandakan output berlogika LOW(0).
3.
Dasar
Teori
Encoder adalah suatu rangkaian logika yang berfungsi untuk mengkonversikan kode yang lebih dikenal oleh manusia ke dalam kode yang kurang dikenal manusia. Encoder adalah rangkaian yang memiliki fungsi berkebalikan dengan dekoder. Encoder berfungsi sebagai rangakain untuk mengkodekan data input mejadi data bilangan dengan format tertentu. Encoder dalam rangkaian digital adalah rangkaian kombinasi gerbang digital yang memiliki input banyak dalam bentuk line input dan memiliki output sedikit dalam format bilangan biner. Encoder akan mengkodekan setiap jalur input yang aktif menjadi kode bilangan biner. Dalam teori digital banyak ditemukan istilah encoder seperti “Desimal to BCD Encoder” yang berarti rangkaian digital yang berfungsi untuk mengkodekan line input dengan jumlah line input desimal (0-9) menjadi kode bilangan biner 4 bit BCD (Binary Coded Decimal). Atau “8 line to 3 line encoder” yang berarti rangkaian encoder dengan input 8 line dan output 3 line (3 bit BCD).
Blog Diagram Digital Encoder
- Encoder 4 to 2
- Encoder 8 to 3 (Octal to Biner Encoder)

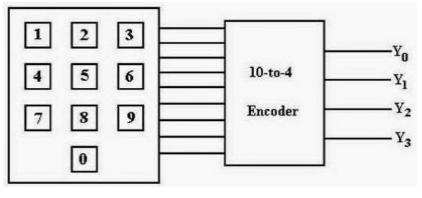

- Encoder 10 to 4 (Decimal to BCD Encoder)
Rangkaian Gerbang Logika Encoder
- Encoder 4 to 2

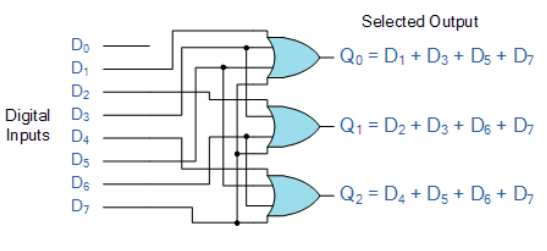

- Encoder 8 to 3 (Octal to Biner Encoder)

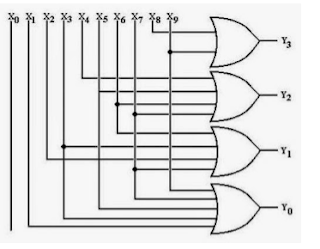

- Encoder 10 to 4 (Decimal to BCD Encoder)
- Encoder 4 to 2
- Encoder 8 to 3 (Octal to Biner Encoder)
- Encoder 10 to 4 (Decimal to BCD Encoder)
- Logic Probe
Logic probe atau logic tester adalah alat yang biasa digunakan untuk menganalisa dan mengecek status logika (High atau Low) yang keluar dari rangkaian digital. Objek yang diukur oleh logic probe ini adalah tegangan oleh karena itu biasanya rangkaian logic probe harus menggunakan tegangan luar (bukan dari rangkaian logika yang ingin diukur) seperti baterai. Alat ini biasa digunakan pada IC TTL ataupun CMOS (Complementary metal-oxide semiconductor).
Logic probe menggunakan dua lampu indikator led yang berbeda warna untuk membedakan keluaran High atau Low. Yang umum dipakai yaitu LED warna merah untuk menandakan output berlogika HIGH (1) dan warna hijau untuk menandakan output berlogika LOW(0).
4. Prosedur
percobaan
Step 1: Susun dan siapkan komponen-komponen yang akan digunakan
Step 2: Mulailah merangkai rangkaian
Step 3: Kemudian, buat simulasinya di proteus
Step 4: Terakhir, mencoba rangkaian yang dibuat dari proteus dengan men-runkannya

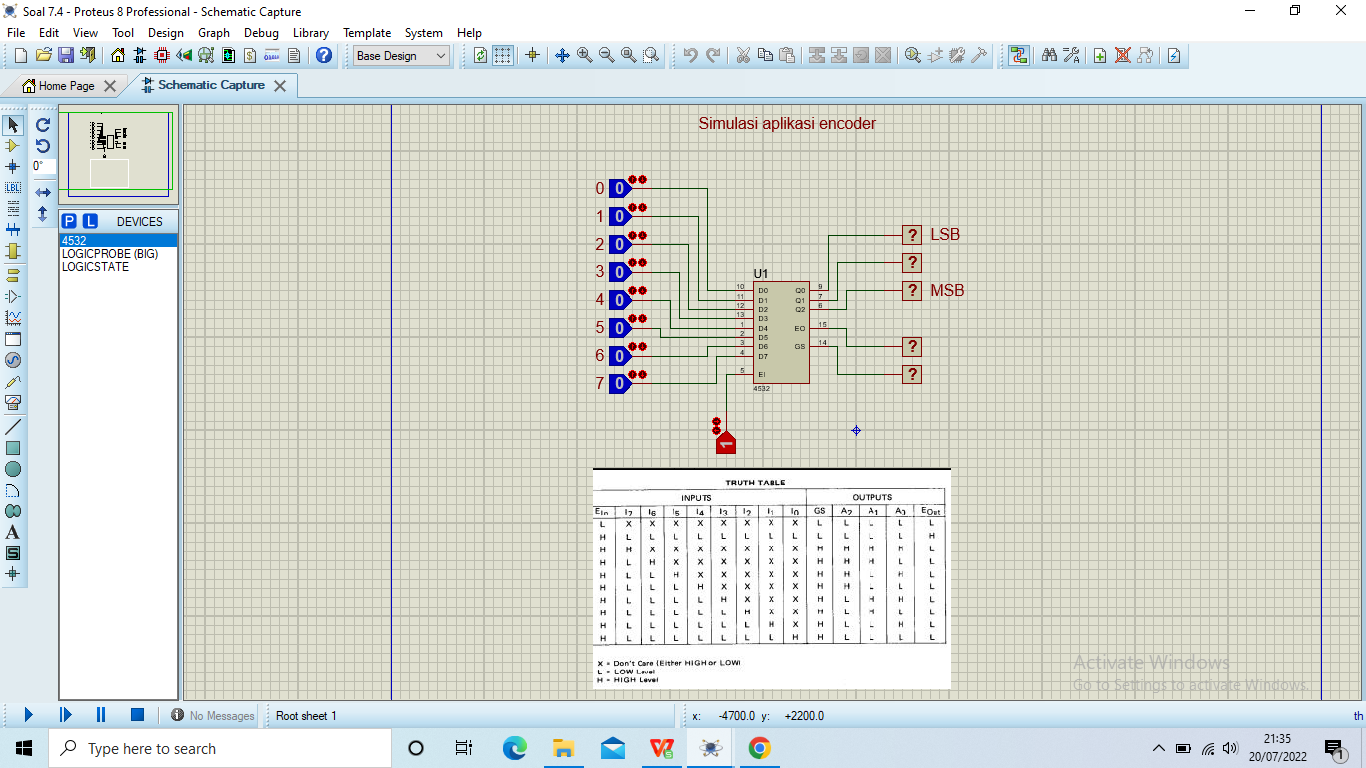

5. Gambar rangkaian
The Prioritas Encoder memecahkan masalah di atas dengan mengalokasikan tingkat prioritas untuk masing-masing input. The encoders prioritas keluaran sesuai dengan input yang sedang aktif yang memiliki prioritas tertinggi. Jadi, ketika sebuah input dengan prioritas yang lebih tinggi hadir, semua masukan lain dengan prioritas yang lebih rendah akan diabaikan. Prioritas encoder datang dalam berbagai bentuk yang berbeda dengan contoh dari encoder prioritas 8-masukan bersama dengan tabel kebenaran yang ditunjukkan di bawah ini.
8-ke-3 Bit Prioritas Encoder
IC 4532 merupakan salah satu encoders prioritas yang tersedia dalam bentuk bit prioritas encoder 8-ke-3 yang memiliki delapan aktif high (logika "1") input dan memberikan kode 3-bit dari input peringkat tertinggi pada output. Prioritas encoders output masukan urutan tertinggi pertama misalnya, jika jalur input " D2 ", " D3 " dan "D5 " diterapkan secara bersamaan kode keluaran akan untuk input " D5 " ( "101") karena hal ini memiliki tingkat tertinggi keluar 3 input. Setelah masukan " D5 " telah dihapus berikutnya kode output tertinggi akan untuk input " D3 " ( "011"), dan sebagainya. Input Enable IN (EI) berfungsi untuk melewatkan data input dan memiliki nilai pada outputnya.
6.
Video
7. Download file
- Download HTML klik disini
- Download rangkaian klik disini
- Download video klik disini
- Download datasheet encoder 4532klik disini
