1. Tujuan

[kembali]
    • Untuk mengetahui pengertian sensor LDR dan PIR
    • Untuk mengetahui fungsi komponen yang digunakan
    • Untuk mengetahui grafik respon sensor LDR dan PIR
    • Untuk dapat membuat rangkaian aplikasi gabungan sensor LDR dan PIR
    • Untuk mengetahui prinsip kerja gabungan sensor LDR dan PIR

A.Alat

1. BATERAI

         Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik

Spesifikasi :



2. Sensor pir

1.     Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *

2.     Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *

3.     Regulator 3VDC : Penstabil tegangan menjadi 3V DC

4.     Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND

5.     DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).

6.     Output Digital : Output digital sensor

7.     Ground : Hubungkan dengan ground (GND)

8.     BISS0001 : IC Sensor PIR

                9.   Pengatur Jumper : Untuk mengatur output dari pin digital.

3. Sensor LDR

    spesifikasi dari sensor cahaya LDR,  sebagai berikut :



·         Tegangan maksimum (DC): 150V

·         Konsumsi arus maksimum: 100mW

·         Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ

·         Puncak spektral: 540nm (ukuran gelombang cahaya)

·         Waktu Respon Sensor : 20ms – 30ms

·         Suhu operasi: -30° Celsius – 70° Celcius





2. Bahan

1. RESISTOR

Resistor memiliki nilai hambatan yang berfungsi untuk menghambat dan mengatur arus listrik yang mengalir dalam rangkaian. Resistor memiliki dua pin untuk mengukur tegangan listrik dan arus listrik dengan resistensi tertentu yang dapat menghasilkan tegangan listrik diantara kedua pin. Nilai tegangan terhadap resensi berbanding lurus dengan arus yang mengalir

2. RELAY


Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.

Spesifikasi :



Konfigurasi :




3. OPAMP

Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Spesifikasi:

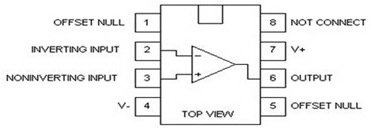

Konfigurasi :


4. TRANSISTOR



Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

Spesifikasi :

Konfigurasi :



5. Resistor

Empat buah cincin berwarna dipergunakan untuk menyatakan nilai tahanan sebuah resistor tetap. Cincin ini ditempatkan saling dekat di salah satu ujung badan resistor. Warna tiap-tiap cincin mempresentasikan sebuah bilangan Disamping empat buah cincin tersebut terdapat lagi sebuah cincin pada bagian ujung resistor yang mempresentasikan toleransi

6. LED


Tegangan LED menurut warna yang dihasilkan:



  • Infra merah : 1,6 V.
  • Merah : 1,8 V – 2,1 V.
  • Oranye : 2,2 V.
  • Kuning : 2,4 V.
  • Hijau : 2,6 V.
  • Biru : 3,0 V – 3,5 V.
  • Putih : 3,0 – 3,6 V.
  • Ultraviolet : 3,5 V




a. Sensor LDR


LDR (Ligh Dependent Resistor) adalah suatu komponen elektronik yang resistansinya tergantung pada intensitas cahaya. LDR di buat dari bahan Cadium Sulfida yang peka terhadap cahaya. LDR akan mempunyai hambatan yang sangat besar saat tidak ada cahaya mengenainya (gelap). Dalam kondisi ini hambatan LDR mampu mencapai 1M ohm, akan tetapi pada saat LDR mendapat cahaya hambatan LDR akan menurun menjadi beberapa puluh ohm saja.


Pada saat gelap atau cahaya redup, bahan dari cakram pada LDR menghasilkan elektron bebas dengan jumlah yang relatif kecil. Sehingga hanya ada sedikit elektron untuk mengangkut muatan elektrik. Artinya pada saat cahaya redup LDR menjadi pengantar arus yang kurang baik, atau bisa disebut juga LDR memiliki resistansi yang besar pada saat gelap atau cahaya redup.



Pada saat cahaya terang, ada lebih banyak elektron yang lepas dari bahan semikonduktor tersebut. Sehingga akan ada lebih banyak elektron untuk mengangkut muatan elektrik. Artinya pada saat cahaya terang LDR menjadi konduktor atau bisa disebut juga LDR memilki resistansi yang kecil pada saat cahaya terang. LDR digunakan untuk mengubah energi cahaya menjadi energi listrik. Saklar cahaya otomatis adalah salah satu contoh alat yang menggunakan LDR. Akan tetapi karena responsnya  terhadap cahaya cukup lambat, LDR tidak digunakan pada situasi dimana intesitas cahaya berubah secara drastis.


Rangkaian elektronik yang dapat digunakan untuk LDR adalah rangkaian yang dapat mengukur nilai resistansi dari LDR tersebut. Dari hukum ohm, diketahui bahwa:

V = I.R

Dengan V adalah beda potensial antara dua titik, I adalah arus yang mengalir di antara-nya, dan R adalah resistansi di antara-nya. Lebih lanjut dikatakan pula bahwa nilai R tidak bergantung dari V ataupun I. Sehingga, jika ada perubahan nilai resistansi dari R, maka nilai tegangan V-nya pun akan berubah. Jika beda potensial di-set tetap, maka perubahan resistansi hanya akan mempengaruhi besar arusnya. Dan persamaan tersebut akan menjadi:

I = V / R



Karakteristik Sensor LDR


Adapun spesifikasi atau karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :

  • Tegangan maksimum (DC): 150V
  • Konsumsi arus maksimum: 100mW
  • Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ
  • Puncak spektral: 540nm (ukuran gelombang cahaya)
  • Waktu Respon Sensor : 20ms – 30ms
  • Suhu operasi: -30° Celsius – 70° Celcius





    b. Sensor PIR




Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.

Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.



    c. Baterai


Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya.



    d. Resistor

 Resistor atau hambatan yaitu salah satu komponen elektronika yang punya nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Tapi, gak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang punya resistansi yang cukup tinggi dan tahan pada arus kuat. Contohnya, penggunaan kawat nikrom bisa dilihat pada elemen pemanas setrika. Kalo elemen pemanas tersebut dibuka, maka ada seutas kawat spiral yang biasa disebut dengan kawat nikrom. Satuan Resistor yaiti Ohm (Ω) yang merupakan satuan SI buat Resistansi listrik.





    Ada beberapa fungsi dari Resistor, yaitu:



·         Fungsi resistor yaitu buat membatasi arus listrik yang mengalir.

·     Fungsi resistor buat aplikasi DC yang membutuhkan keakuratan yang sangat tinggi. Contoh, aplikasi penggunaan resistor ini yaitu DC Measuring equipment, dan reference gulators buat voltage regulator dan decoding Network.

·    Fungsi resistor sebagai standart didalam verifikasi keakuratan dari suatu alat ukur resistive.

·         Fungsi resistor buat pengatur tegangan output pada power supplay.

·     Fungsi resistor buat aplikasi power, karena membutuhkan frekuensi respon yang baik, daya yang tinggi dan nilai yang lebih besar dari pada power wirewound resistor.

·         Fungsi resistor pembagi tegangan.

     Ada beberapa karakteristik utama pada sebuah resistor, yaitu sebagai berikut

·         Resistanti terhadap daya listrik yang dapat boros

·         Koefisien suhu, desah listrik, dan induktansi.

·         Resistor bersifat resistif.

·         Terbuat dari bahan karbon.



    e. Transistor


Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal (switching), stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Pada rangkaian kali ini digunakan transistor BC547 bertipe NPN. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis melebihi arus pada kaki kolektor  atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff (saklar tertutup).





     f. Relay



Relay merupakan komponen elektronika berupa saklar atau switch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.

Fungsi Relay

Seperti yang telah di jelaskan tadi bahwa relay memiliki fungsi sebagai saklar elektrik, namun jika di aplikasikan ke dalam rangkaian elektronika, relay memiliki beberapa fungsi yang cukup unik. Berikut beberapa fungsi saat di aplikasikan ke dalam sebuah rangkaian elektronika.

1. Mengendalikan sirkuit tegangan tinggi dengan menggunakan bantuan signal tegangan rendah.

2.     Menjalankan logic function atau fungsi logika.

3.     Memberikan time delay function atau fungsi penundaan waktu.

4.     Melindungi motor atau komponen lainnya dari korsleting atau kelebihan tegangan.

Cara Kerja Relay

Setelah mengetahui pengertian serta fungsi dari relay, anda juga harus mengetahui cara kerja atau prinsip kerja dari relay. Namun sebelumnya anda perlu mengetahui bahwa pada sebuah relay terdapat 4 bagian penting yaitu electromagnet (coil), Armature, Switch Contact Point (saklar) dan spring. Untuk lebih jelasnya silahkan lihat gambar di bawah ini

    g. Lampu

Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda. LED dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang digunakan. LED juga dapat memancarkan cahaya inframerah yang tak tampat, seperti pada remote TV.


Bentuk dari LED sendiri mirip dengan lampu bohlam. Dengan bentuknya yang kecil, sehingga dapay dipasangkan dengan mudah ke berbagai perangkat elektronika. Tak seperti lampu pijar, LED tidak menimbulkan panas dalam mnghasilkan cahaya. Hal tersebut dikarenakan LED tidak memerlukan pembakaran filamen. Oleh karena itu LED saat ini banyak digunakan dalam perangkat elektronik, seperti sebagai lampu penerangan pada LCD TV.

            CARA KERJA LED



        Cara kerja dari LED hampir sama dengan keluarga dioda yang memiliki dua kutub, yaitu Kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias foward) dari Anoda ke Katoda.


LED sendiri terdiri atas sebuah chip semikonduktor yang didopping, sehingga menciptakan junction antara kutub P dan kutub N. Proses dopping dalam semikonduktor adalah proses untuk menambahkan impurity / ketidakmampuan pada semikonduktr yang murni, sehingga dapat emnghasilkan karakteristik kelistrikan yang diinginkan.

       Dikarenakan teknologi LED yang dapat menghasilkan cahaya tanpa menimbulkan panas, sehingga banyak digunakan dalam berbagai perangkan elektronik. Terdapat juga kelebihan LED lainnya yaitu tahan lama, tidak mengandung bahan berbahaya seperti merkuri, dan hemat listrik serta bentuknya yang kecil. LED sangat popular dalam bidang pencahayaan.

        Terutama pada era digital saat ini, media advertising mulai menggunakan teknologi LED. Salah satunya yaitu Videotron atau Megatron. Bisa juga disebut LED Videotron merupakan sebuah media advertising digital yang dapat menyampaikan informasi (iklan) dengan tampilan yang berbeda dengan media advertising konvensional lainnya. Jangkauan pengelihatan yang dapat dijangkau oleh Videotron jauh lebih canggih dan menarik dengan tampilan yang lebar dan memiliki jarak pandang maupun sudut pandang yang cukup baik dari jarak 40 hingga 200 meter.

        Saat ini kita bisa menemui beberapa Videotron terpampang di jalan-jalan utama kota besar, di Mall, Bandara,Rumah Sakit menggunakan Modul dengan 3 Type Pixel Pitch : 10 mm, 12.5 mm dan 16 mm. Dengan LED Full Color (RGB) modul-modul LED disusun menjadi satu kesatuan dalam 1 Kabinet. Dengan penggunaan Outdoor, Videotron mempunyai Visibility Range antara 15 – 270 meter. Brightness yang dihasilkan sangat tinggi sehingga mampu menampilkan gambar pada siang hari, karena Brightness atau kecerahannya bisa mencapai 10,000 Candela.


4. percobaan

[kembali]

  • Untuk membuat rangkaian sensor tegangan. Pertama, siapkan alat dan bahan yang bersangkutan, di ambil dari library proteus

1.     Sensor LDR

2.     Sensor PIR

3.     Baterai

4.     Resistor

5.     Transistor BC547 (NPN)

6.     Relay

7.     Lampu

8.     Alternator

9.     Dioda

10. Op-Amp

11. Motor DC

12. Logicstat

  • Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
  • Tepatkan posisi letak nya dengan gambar rangkaian
  • Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
  • Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka LED pada rangkaian akan hidup saat rangkaian dijalankan




 B. Rangkaian simulasi





    Prinsip Kerja:

          Pada rangkaian ini, LDR dan R1 sebagai pembagi tegangan serta Motor DC sebagai pintu yang akan otomatis bergerak ketika PIR mendeteksi adanya infrared.



Saat LDR tidak mendapakan cahaya (gelap) maka hambatan pada LDR semakin besar, yaitu >1M dan R1 kecil, sehingga tegangan dari baterai menjadi sangat kecil dan arusnya tidak dapat mengalir ke kaki basis Transistor Q1 dan Transistor Q2 dan kemudian tidak dapat mengaktifkan relay RL1 karena tidak ada arus atau tegangan yang lebih kecil dari yang diperlukan.



Saat LDR mendapatkan cahaya maka hambatannya menjadi kecil <100k sehingga tegangan dari baterai menjadi tidak banyak berkurang dan arusnya dapat mengalir ke kaki basis Transistor Q1 dan arus dari baterai dapat mengalir ke kaki kolektor Transistor Q1 yang kemudian arus dapat mengalir dari kaki emitor Transistor Q1 dan kemudian arus mengalir ke kaki basis Transistor Q2. Karena terdapat arus pada kaki basis Transistor Q2, maka arus dari baterai akan mengalir ke kaki kolektor Transistor Q2 dan arus keluar dari kaki emitor Transistor Q2. Arus ketika menuju kaki kolektor Transistor Q2 terlebih dahulu melewati relay sehingga mengaktifkan relay RL1.

Disisi lain, ketika sensor PIR berlogika 0, maka tidak akan ada tegangan yang dioutputkan dan arus tidak akan mengalir ke relay RL2 untuk diaktifkan. Sedangkan ketika sensor PIR berlogika 1, maka akan ada tegangan yang dioutputkan dan arus akan mengalir ke op-amp (Non-Inverting) dan tegangan akan diperkuat sehingga dapat menggerakkan Motor DC dan mengaktifkan relay
