KONFIGURASI BASIS UMUM
1. Tujuan
[kembali]- Untuk menyelesaikan tugas mata kuliah elektronika yang diberikan oleh bapak Darwison,M.T
Untuk mengetahui karakteristik rangkaian Common-Base Configuration
Dapat mensimulasikan rangkaian Common-Base Configuration
Untuk mengetahui bentuk rangkaian Common-Base Configuration
2. Alat dan Bahan
A. ALAT
1. Baterai
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi
eksternal yang disediakan untuk memberi daya pada perangkat listrik
ground berfungsi sebagai proteksi apabila terjadi
kebocoran arus
Transistor adalah
alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan
penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.
Power Supply adalah salah satu perangka yang berperan untuk memberikan suplai daya
Spesifikasi Power supply
3. Dasar Teori
[kembali]3.4 KONFIGURASI BASIS UMUM
Notasi dan simbol yang digunakan dalam hubungannya
dengan transistor di sebagian besar teks dan manual diterbitkan hari ini

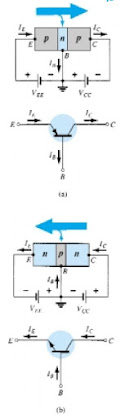

ditunjukkan pada Gambar. 3.6 untuk konfigurasi basis-umum dengan transistor pnp
dan npn. Terminologi basis umum diketahui bahwa basisnya sama untuk konfigurasi
sisi input dan output. Selain itu, basis itu biasanya merupakan terminal yang
paling dekat dengan, atau di, ground potential . pada buku ini dijelaskan bahwa
semua arah arus akan mengarah pada aliran konvensional.
Gambar 3.6
Semua arah yang ditunjukkan pada Gambar 3.6 adalah
arah yang sebenarnya yang telah didefinisikan oleh pilihan aliran konvensional.
Perhatikan bahwa IE = IC + IB. Perhatikan juga bahwa bias yang diterapkan
(sumber tegangan) menetapkan arus ke arah yang ditunjukkan untuk setiap cabang.
Artinya, arah IE dengan polaritasnya atau VEE untuk setiap konfigurasi dan arah
IC ke polaritas VCC
Gambar 3.7
Untuk mendeskripsikan cara kerja perangkat tiga
terminal seperti amplifier commonbase pada Gambar 3.6 diperlukan dua set
karakteristik — satu untuk penggerak titik atau parameter input dan yang
lainnya untuk output. perangkat Input untuk penguat common-base seperti yang
ditunjukkan pada Gambar. 3.7 akan menghubungkan arus input (IE) ke tegangan
input (VBE) untuk berbagai level tegangan output (VCB). Perangkat output akan
menghubungkan arus output (IC) dengan tegangan output (VCB) untuk berbagai
tingkat arus output (IE) seperti yang ditunjukkan pada Gambar 3.8.
Gambar 3.8
perangkat output atau perangkat kolektor karakteristik
memiliki tiga wilayah dasar, seperti yang ditunjukkan pada Gambar 3.8: wilayah
aktif, cutoff, dan saturasi. Wilayah aktif adalah wilayah yang biasanya
digunakan penguat linier (tidak terdistorsi). Daerah cutoff didefinisikan
sebagai daerah di mana arus kolektor adalah 0 A, seperti yang ditunjukkan pada
Gambar 3.8. Daerah saturasi didefinisikan sebagai daerah karakteristik di
sebelah kiri VCB 0 V. Skala horizontal di wilayah ini diperluas untuk
menunjukkan dengan jelas perubahan karakteristik di wilayah ini. Perhatikan
peningkatan eksponensial arus kolektor saat tegangan VCB meningkat menuju 0 V.
Gambar 3.10
Karakteristik input dari Gambar 3.7 menunjukkan nilai
tetap tegangan kolektor (VCB), saat tegangan base-to-emittor meningkat, arus
emitor meningkat dalam seperti karakteristik dioda. Faktanya, peningkatan level
VCB memiliki pengaruh kecil pada karakteristik karena perubahan VCB dapat
diabaikan dan karakteristik ditunjukkan pada Gambar 3.10a. Untuk analisis dalam buku ini , Gambar 3.10c
akan digunakan untuk semua analisis dc dari jaringan transistor. Artinya,
setelah transistor dalam keadaan "on", tegangan basis-ke-emitor akan
diasumsikan menjadi sebagai berikut:
Dengan kata lain, efek variasi karena VCB dan kemiringan
karakteristik input akan diabaikan saat kita menganalisis jaringan transistor
Perlu dipahami pernyataan yang oleh karakteristik Gambar.3.10c. pada gambar tersebut ditentukan bahwa dengan transistor dalam keadaan "on" atau aktif , tegangan dari basis ke emitor akan menjadi 0,7 V pada setiap tingkat arus emitor yang dikendalikan oleh jaringan eksternal
Alpha (α)
Dalam mode dc, level IC dan IE
disebabkan majority carries berhubungan dengan kuantitas yang dinamakan alfa
dan ditentukan oleh persamaan berikut:
Dimana IC dan IE adalah level
arus pada titik operasi. Meskipun karakteristik Gambar 3.8 menunjukkan bahwa α=
1, untuk perangkat praktis, tingkatan alfa biasanya berkisar dari 0,90 hingga
0,998 hampir mendekati ujung jangkauan. Karena alfa ditentukan hanya untuk
operator mayoritas, Persamaan. menjadi
Untuk karakteristik Gambar 3.8 saat IE=0
mA, maka IC sama dengan ICBO, tetapi seperti yang disebutkan sebelumnya,
tingkatan ICBO biasanya sangat kecil sehingga hampir tidak dapat
dideteksi pada grafik Gambar 3.8. Dengan kata lain, ketika IE 0 mA pada Gambar
3.8, IC juga tampak 0 mA untuk rentang nilai VCB.
Untuk situasi ac di mana titik operasi bergerak pada
kurva karakteristik, ac alpha ditentukan oleh
Biasing
Bias yang tepat dari konfigurasi basis-umum di wilayah
aktif dapat ditentukan dengan cepat dengan memperkirakan IC =IE dan dengan
asumsi saat itu bahwa IB=μ 0 A. Hasilnya adalah konfigurasi Gambar
3.11 untuk transistor pnp. Panah dari simbol tersebut menentukan arah aliran
konvensional untuk IC =IE. Sumber dc kemudian dimasukkan dengan polaritas yang
akan mendukung arah arus yang dihasilkan. Untuk transistor npn polaritasnya
akan dibalik.
4. Percobaan
- Gambar Rangkaian
1 1. Dengan
melihat karakteristik gambar 3.8, tentukan hasil dari arus collector jika IE=3
mA dan VCB=10 V
Jawab :
Karakteristik tersebut jelas menunjukkan bahwa IC= IE 3 mA.
2. Dengan menggunakan karakteristik Gambar 3.8, tentukan arus kolektor yang dihasilkan jika IE tetap pada 3 mA tetapi VCB berkurang menjadi 2 V.
Jawab :
Efek dari perubahan VCB dapat diabaikan dan IC tetap menjadi 3 mA.
6. Problem
[kembali]- Rangkaian 3.6
